QRM-Beamstop散射校正板

散射校正板（Beam Stop Array, BSA）方法是最近几年提出的一种软硬件结合的散射校正方法，以锥束ct的实际应用中取得了良好的效果，受到研究人员的广泛重视。

为了检测到散射射线的强度分布，需要定制一块散射校正板，校正板是由一个有机玻璃板构成，有机玻璃板上均匀分布着同等间隔同等尺寸的气孔，气孔由铅滴填充。将散射校正板平行放置于探测器前，探测器上的铅块对应的位置上探测到的光强都是由散射射线产生的，由于散射射线强度空间频率较低，可以通过对相应的铅块点的像素值 进行二维插值，扩展到整个平面，得到散射强度分布图，从而是应用于进一步的散射校正。

Beam Stop Phantom,QRM-Beamstop散射校正板用来估计X射线的散射分布

锥形束计算机断层扫描

并开发散射校正技术

Beam Stop Phantom,QRM-Beamstop散射校正板由嵌入聚甲基丙烯酸甲酯中的规则圆柱体阵列组成

(PMMA) 板。在假设铅由于阻滞剂提供的衰减长度足以防止初级辐射到达探测器，因此 QRM-Beamstop 是一种方便的方法，可以通过实验确定模拟和数字射线照相的给定测量设置的 X 射线散射与初级比。

Beam Stop Phantom,QRM-Beamstop散射校正板列放置在物体和 X 射线源之间或物体和探测器之间。

每个阻滞剂后面的信号电平的测量给出了散射强度，而没有光束停止阵列的测量表示总强度（散射和主要信号）。将两个值相除会得到散射分数。

Beam Stop Phantom,QRM-Beamstop散射校正板尺寸：240mm X 240mm X 6mm
材料：PMMA
铅圆柱：高度6 mm，直径3mm,间距20mm;



 Beam Stop Phantom 由嵌入 PMMA 板的铅圆柱的规则阵列组成。铅阻滞剂提供足以防止初级辐射到达检测器的衰减。Beam Stop Phantom 是一种方便的工具，可用于通过实验确定模拟和数字射线照相的给定测量设置的 X 射线散射与主要比率。

光束停止阵列放置在物体和 X 射线源之间或物体和探测器之间。

每个阻滞剂后面的信号水平的测量给出了散射强度，而没有体模的测量表示总强度（散射和主要信号）。将两个值相除会得到散射分数。

Beam Stop Phantom,QRM-Beamstop光束停止阵列模体

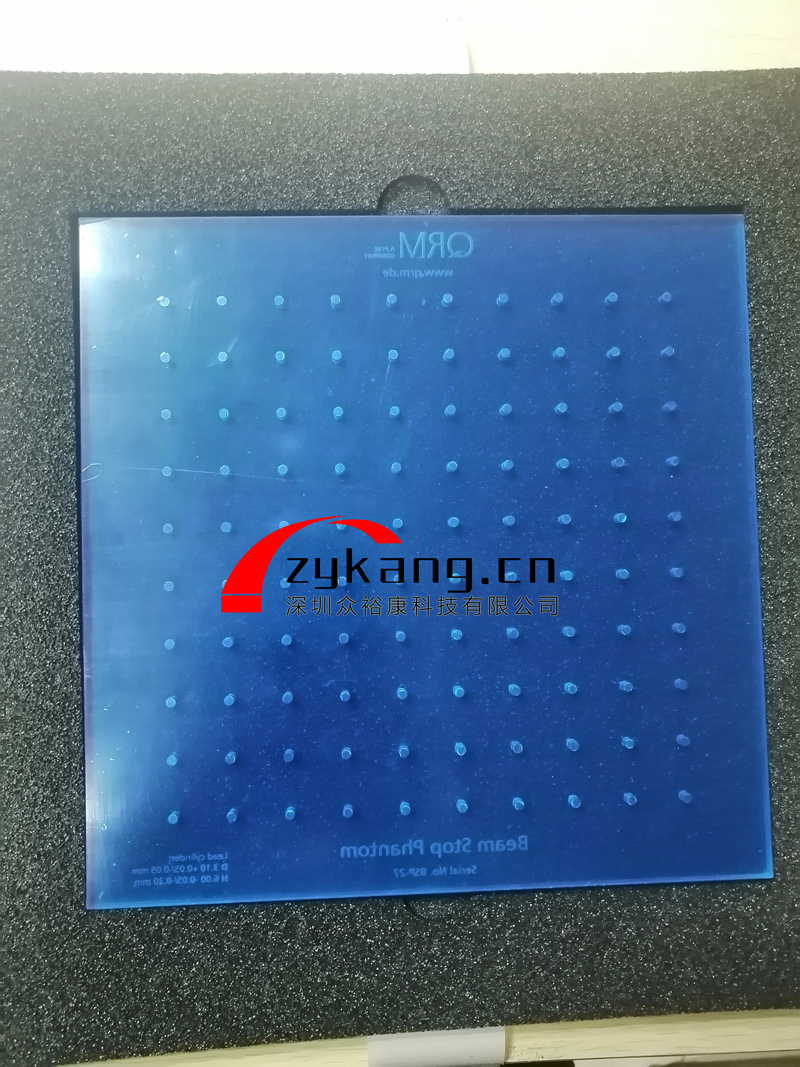

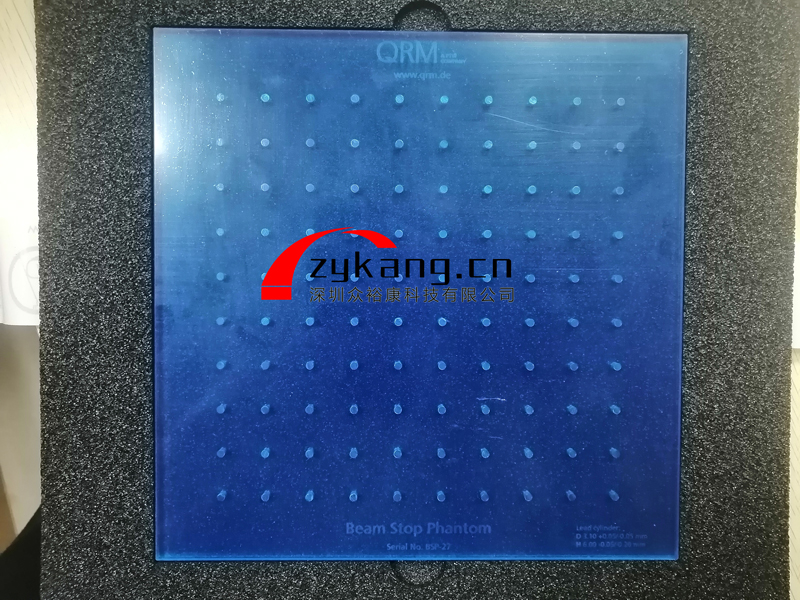

QRM-Beamstop散射校正板,QRM-Beamstop X射线散射模体实拍图见下：
