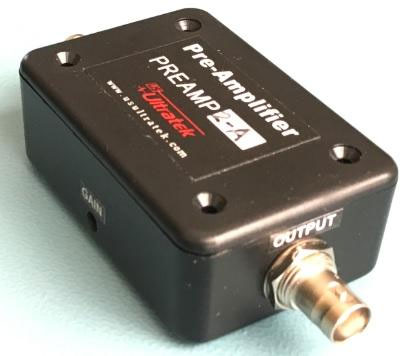

PREAMP2前置放大器

PREAMP2前置放大器,Ultratek PREAMP2前置放大器是一种宽带、低噪声、多通道前置放大器，用于超声波检查和声发射测试。 在超声波检测中，特别是对于 TOFD 方法、串联探头和长同轴电缆的 FAST 换能器，超声波信号通常很弱。 因此，额外的增益和信噪比增强对于最佳信号采集是必要的。 在声发射测试系统中，还需要放大低信号幅度事件和驱动连接到远程传感器的长电缆的能力。

美国Ultratek PREAMP2前置放大器有两组不同的尺寸。 紧凑型模块的尺寸为 3" x 2" x 1"。如果使用 9V 电池选项，仍可提供多达 4 个放大器通道，尺寸为 45/8" x 23/4" x 1"。 每个放大器都相互独立，并且可以通过调节电位器轻松设置各个增益。 所有输入和输出连接都受到保护，免受高压瞬变（例如传感器激励脉冲）的影响。 PREAMP2 的输出能够驱动超过 300 英尺（100 米）的长同轴电缆。

PREAMP2 使用从 5VDC 到 26VDC 的宽直流电源。

PREAMP 设计用于在任何环境条件下工作，包括高湿度和极端温度。 该装置密封防水，使其能够在潮湿环境中正常工作。

PREAMP2前置放大器,Ultratek PREAMP2前置放大器特征：

• 能够驱动长同轴电缆

• 宽带宽 500 kHz 至 30 MHz（20kHz 可选）

• 袖珍的

• 最多 4 个通道的放大器

• 带电位计的可调增益

• 独立于增益调整的通道

• 坚固耐用，专为极端环境而设计

• 高信噪比

• 由 9V 电池或交流适配器供电

• 直流电源输入电压范围宽

• 高压瞬态输入保护

• 用户指定的连接器

PREAMP2前置放大器,Ultratek PREAMP2前置放大器规格：

尺寸紧凑型模块：3" x 2" x 1"

9V 电池模块：4.6" x 2.75" x 1"

电源范围 5VDC 至 26VDC（推荐 6VDC 至 13VDC）

功耗 PREAMP2-A：13 mA PREAMP2-B：26 mA PREAMP2-C：39 mA PREAMP2-D：52 mA

输入电压 0.5V p-p

输入耦合交流耦合

输出电压 ±1.1V 最小值

带宽 (-3dB) 0.5 MHz 至 30 MHz（20 kHz 可选）

增益范围 10 至 60dB

温度范围 -40ºC 至 60ºC

信噪比 67 分贝

9V 模块湿度 20% 至 90% 否则 20% 至冷凝

选项 BNC、LEMO 00 或 SMB 连接器

交流电源适配器

9V电池模块

1 至 4 个通道可选

20 kHz 高通滤波器
