WEK35391-2017空间分辨力测试卡

WEK35391-2017分辨力测试卡每个线对组由4块规格尺寸相同的薄片平行排列构成（薄片之间用与薄片等厚的金属隔片隔开），两侧放置最厚薄片的2倍厚度的校准块，每组线对卡里面的金属片组间隔为2.5mm。

WEK35391-2017空间分辨力测试卡,WEK35391-2017分辨力测试卡符合《GB/T 35391-2017无损检测 工业计算机层析成像(CT)检测用空间分辨力测试卡》要求

线对卡,按分辨力高低分为三种:

1)Ⅲ级线对卡

2)Ⅱ级线对卡

3)工级线对卡;

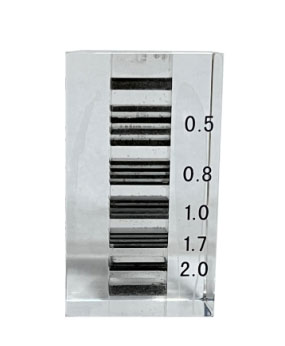

线对卡是用来测试工业CT系统空间分辨力的一种标准试件,它是由钢、硅或其他由供需双方商定的材料制作的薄片构成的线对组,每个线对组由4块规格尺寸相同的薄片平行排列构成(薄片之间用与薄片等厚的金属隔片隔开),两侧放置最厚薄片的2倍厚度的校准块,其三维结构如图1、正视图如图2所示。

参数规格：

每个线对组中的薄片厚度为T，相邻片间隙宽度(金属隔片厚度)也为 T。各种等级线对卡的薄片厚度 T 及其对应的线对数见表 A.1。

每个线对组中的薄片长度L 为10mm，宽度W为8mm。

外型尺寸长(L)，宽(W)，高(H)，单位：mm。

等级	Ⅰ级	Ⅱ级	Ⅲ级
线对	0.5至2.0LP/m	1.0至3.3LP/m	2.0至5.0LP/m
尺寸（mm）	45Lx26Wx20H	33Lx26Wx20H	30Lx26Wx20H

圆孔卡或细丝卡,按孔径或丝径大小分为两种:

1)Ⅱ级圆孔卡或Ⅱ级细丝卡

2)工级圆孔卡或I级细丝卡;


WEK35391-2017圆盘卡

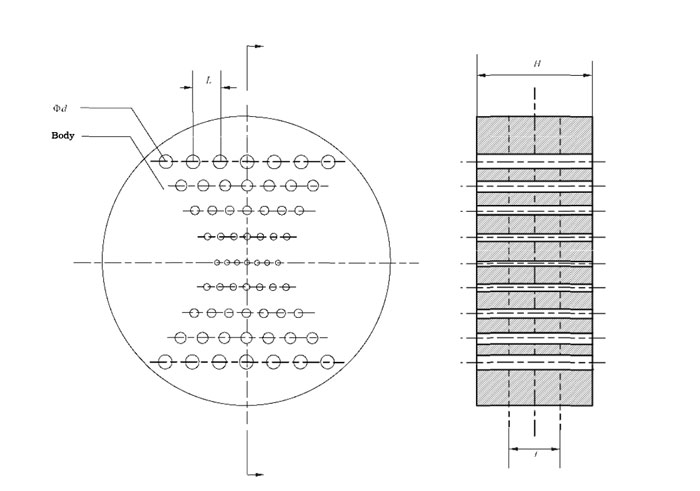

圆孔卡是在均质圆柱形基体上,加工一系列直径不同的圆形孔,圆孔按行有序排列,其结构如图3所示。细丝卡是在均匀低密度圆柱形基体上,排列一系列直径不同的细丝,细丝按行有序排列。
圆盘卡是由均质的刚性材料制作的圆柱体,其结构如下图所示。圆盘卡材质应与被检测物体的射线吸收特性相同或相近,推荐使用钢或硅(或由供需双方商定的材料制作)。

GBT35386-2017空气间隙试块

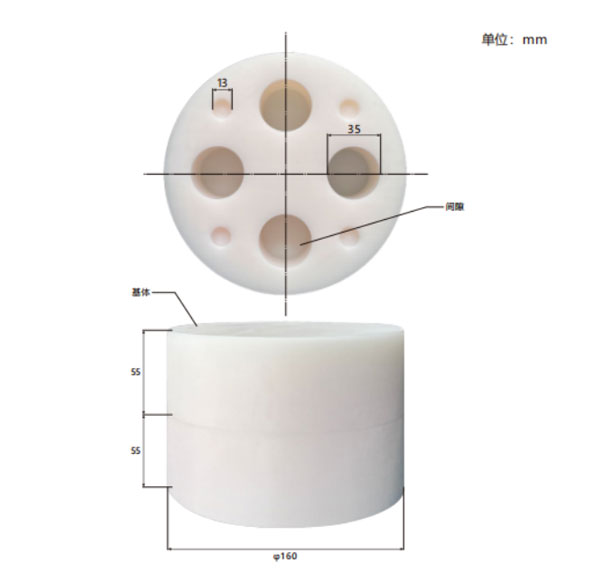

空气间隙试块是在均质刚性基体材料[一般为钢(例如 Q235)、铝(如 3003)、聚丙烯]中人工制造一定直径和高度的空气间隙，使得切片厚度内的局部平均密度发生变化，从而测试密度分辨力。其基本结构如图 A.5所示。

基体是由两个高密度圆柱体组成，高度在15mm以上。凹槽直径φ不小于20mm圆柱体直径可根据实际情况规定，一般不小于 3φ，凹槽深度 h根据切片厚度 .和实际情况确定。
