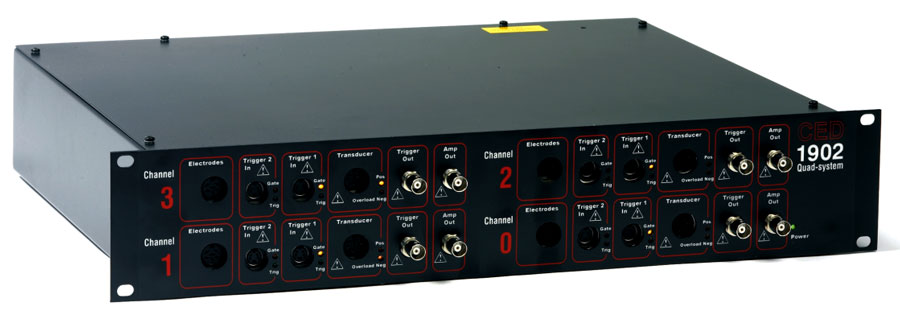

CED 1902前置放大器

CED 1902信号调节器是一个用于协同微机控制数据采集系统工作的通用标准化单元。为广泛应用而进行的优化使1902可以接收各种不同来源的生物或仪表信号。

该系统在单信道或多信道配置中均适用。通过串行线与计算机进行通信，允许同时控制多个单元电路。

重要声明: 由于新的RoHS废料处理法规我们不能在欧盟提供1902的销售。但这绝不影响1902的安全指标。

CED 1902 被出售用作科研设备而非用作有EC医疗设备指示含义的医疗设备。

应用软件

EMG, EEG, ECG, ERG

诱发反应

TMS 和 rTMS

皮膚電導

震颤分析

用於記錄對短音刺激的聽性腦幹反應（ABR）。

- 及其它多项应用 ...

CED 1902前置放大器，CED 1902信号调节器功能

可编程放大器的主要优势是信号调节器及记录数据应用软件之间的交互。通过CED数据采集及分析程序Spike2及Signal或通过单机控制应用程序可直接控制1902。

将高电平脉冲或开关闭合转换为5V TTL的触发脉冲输入转换器

可通过软件读出的过载指示器

有全波整流电路及可编程后置滤波增益的EMG滤波器

用于数字化传感器以及其他低带宽信号和串行线所传输结果的16位ADC

软件可控配置

可读出的可编程增益

根据用户输入的滤波器截止值所产生的数字滤波器

选择性输入箝位

可选择的电源阶式滤波器

AC/DC耦合

动态控制12位偏移

1902 控制面板

独立的电极输入

1902满足与英国主要生理学实验室协力制定的关于符合EN 60601-1的独立放大器的规格。它提供专门为EEG, EMG, ECG以及诱发电位的应用而改进的低噪声差分电极。

重要声明: CED 1902 被出售用作科研设备而非用作有EC医疗设备指示含义的医疗设备。

传感器输入接口(非独立)

该传感器的输入端适用于各种电桥及其他传感器。它可以接收单端差分输入并提供5v及12v的输出从而提供许多传感器所需的激励电压。其应用包括：等距作用力，形变测量器，温度，压力，加速度，位移及角度计。

1902可用于传感器-仅有的一种非独立电极输入形式。

CED 1902前置放大器，CED 1902信号调节器应用软件

1902适用于直接对物体进行连接以记录多种生物信号，包括EEG, EMG及 ECG。非独立传感器允许连接多种传感器以捕捉其他数据，如作用力，温度，加速度，张力以及位移。

Spike2及Signal软件包均包括对1902的内部控制。每一软件包与1902相互结合来进行自动调整并做标记以适当注释放大器设置的变化。在Spike2>及 Signal中储存有放大器设置，因此在实验交替的过程中，放大器会自动恢复设置。


CED 1902前置放大器，CED 1902信号调节器增益范围

对于肌电图和心电图，用户一般选择100-100,000的增益范围类型，最大信号振幅是±50mV。

对于信号较小的脑电图和诱发电位，更适合选择最大振幅是±5mV的1,000-1,000,000增益范围。

1902 及 Spike2

Spike2用连续时基记录事件以及波形数据并形成文件，这使其成为睡眠研究，生物力学，行为实验以及心血管研究的理想选择。1902增益以及其他软件控制设置的变化会连同波形一起以文字附注的形式被记录下来。

通过动态光标，您可以在记录放大器及滤波器信号的同时进行自动测量。可以检测如ECG以及血压的波形特征，并且它们的时间，数值以及其他测量结果会在XY坐标平面上标注，从而以电子数据表格式显示和输出。结果同样可以以额外通路储存于数据文档中，用以标记进行测量的位置以及结果。


1902 及 Signal

Signal是一个框架化记录系统，它更适用于如诱发反应（视觉，听觉，电学，TMS）之类的应用。它还是生物力学应用的理想选择，如与测力平台协同使用。

对于TMS以及电激励实验，1902选择输入夹钳被设计用作抑制人为现象，如测量点靠近激励点，该人为现象可能使放大器饱和。
