美国Standardimaging MIMI模体

IGRT等中心点准直的QA 检测由激光、治疗射束和影像引导系统规定的等中心的一致性


确保图像引导精度
现代直线加速器的放射治疗是基于准确的定位病人的精确度之上的。MIMI模体可以验证影像系统，确保治疗射束的等中心是与病人设置时的等中心是一致的。

快速，准确，准直检测
Standardimaging公司的MIMI模体可通过验证MV，kV，CBCT和其它引导系统的等中心来建立一个稳定的影像引导系统，允许的误差为1mm。
日检测或者周检测的时间只需要几分钟，就可以确保射向靶区的射束是准确的。

独特的设计是准直更为简便
MIMI模体中间含有5条骨密度组织的空杆，其中的4条为相互垂直的角度，可显示在DDR图中或二维的图中。

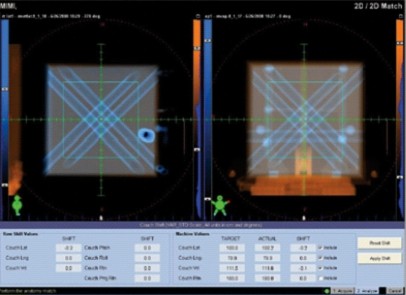

MIMI模体中的五条杆贯穿了整个模体，可以在任意的图像或片层中观察到杆，这样便于2D/2D，3D/3D的匹配性，以便于快速的验证等中心。

美国Standardimaging MIMI模体附加功能
Varian FramelessArray™光学引导系统的验证

美国Standardimaging MIMI模体的空位可以精确的适配于Varian FramelessArray的光学引导系统定位器上。
通过将定位器适配于模体，就能够验证光学引导系统与激光灯和治疗射束的等中心的一致性。
自动平台调节测试

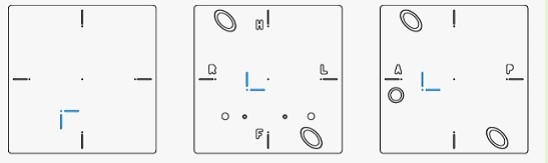

美国Standardimaging MIMI模体含有附加的交叉标记，与离中心点的距离是已知的。
通过设置模体对准这些离轴标记，通过自动的平台定位系统能够验证移位
测试集成系统精度
3D Cone Beam registration (CBCT, OBI, XVI) systems
MV/kV Isocentricity
Lasers and Couch Table Adjustments激光器和床板调节光学引导系统

轻松对齐，自动注册

五个骨等效棒以90度角相交。这些棒在任何图像或切片中都可见，用于自动配准2D / 2D和3D / 3D匹配以及验证等角点位置。

快速，准确的对齐检查

• 通过验证1mm内的等角点建立图像引导系统的机械稳定性。

•  幻影中心的6.4毫米球体有助于虚拟和物理网格对齐检查。

美国Standardimaging MIMI模体特点与优势
测试自动表格调整
MIMI Phantom具有额外的十字标记，它们与真正的等角点相距已知的距离。设置与这些偏移对齐的模体允许您验证由自动表定位系统规定的偏移。

测试集成系统准确性：
3D锥束注册（CBCT，OBI，XVI）系统
MV / kV同心度
激光器和沙发桌子调整
光学制导系统
虚拟和物理网格
6D沙发的俯仰，偏航，滚动
精度在6个维度

作为3D IGRT QA程序的延伸，HexaCheck可以无缝地融入您的工作流程。如果您是PIPSpro用户，那么您很幸运 - 6D沙发QA功能已经内置到PIPSpro的IGRT QA模块中。
