区别介绍,日立透射电子显微镜与光学显微镜

浏览次数:4313
时间:2019-11-20 11:55:15

分辨才能是日立透射电子显微镜的重要目标,它与透过样品的电子束入射锥角和波长有关。可见光的波长约为300~700纳米,而电子束的波长与加速电压有关。当加速电压为50~100千伏时,电子束波长约为0.0053~0.0037纳米。因为电子束的波久远远小于可见光的波长,所以即便电子束的锥角仅为光学显微镜的1%,电子显微镜的分辨本领仍远远优于光学显微镜。

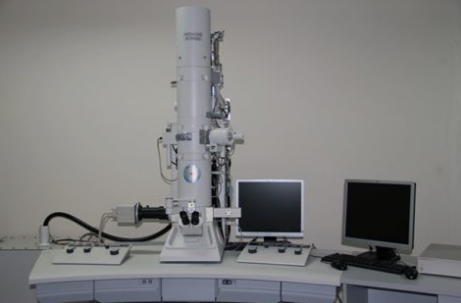

区别介绍,日立透射电子显微镜与光学显微镜


  日立透射电子显微镜由镜筒、真空体系和电源柜三部分组成。镜筒主要有电子枪、电子透镜、样品架、荧光屏和照相安排等部件,这些部件通常是自上而下地装配成一个柱体;真空体系由机械真空泵、分散泵和真空阀门等构成,并经过抽气管道与镜筒相联接;电源柜由高压发作器、励磁电流稳流器和各种调理操控单元组成。



  电子透镜是日立透射电子显微镜镜筒中最重要的部件,它用一个对称于镜筒轴线的空间电场或磁场使电子轨迹向轴线曲折构成聚集,其效果与玻璃凸透镜使光束聚集的效果类似,所以称为电子透镜。现代日立透射电子显微镜大多选用电磁透镜,由很稳定的直流励磁电流经过带极靴的线圈产生的强磁场使电子聚集。日立透射电子显微镜与光学显微镜主要有以下几个方面的差异:



  1、照明源不同。电镜所用的照明源是电子枪发出的电子流,而光镜的照明源是可见光,因为电子流的波久远短于光波波长,故电镜的扩大及分辨率显著地高于光镜。



  2、透镜不同。电镜中起扩大效果的物镜是电磁透镜,而光镜的物镜则是玻璃磨制而成的光学透镜。电镜中的电磁透镜共有三组,分别与光镜中聚光镜、物镜和目镜的功能适当。



  3、成像原理不同。在电镜中,效果于被检样品的电子束经电磁透镜扩大后打到荧光屏上成像或效果于感光胶片成像。其电子浓淡的差别产生的机理是,电子束效果于被检样品时,入射电子与物质的原子发作碰撞产生散射,因为样品不同部位对电子有不同散射度,故样品电子像以浓淡呈现。而光镜中样品的物像以亮度差呈现,日立透射电子显微镜是由被检样品的不同结构吸收光线多少的不同所形成的。



  4、所用标本制备方法不同,电镜调查所用安排细胞标本的制备程序较复杂,技能难度和费用都较高,在取材、固定、脱水和包埋等环节上需求特殊的试剂和操作,最终还需将包埋好的安排块放人超薄切片机切成50~100nm厚的超薄标本片。而光镜调查的标本则一般置于载玻片上,如普通安排切片标本、细胞涂片标本、安排压片标本和细胞滴片标本。
