常见的三种实验室真空泵工作原理介绍

真空泵是用来抽取空气，提供真空环境的实验室常用仪器。现在，实验室常见的真空泵有三类：循环水式真空泵、隔阂真空泵以及旋片式真空泵。三者的作业原理各不相同，应用范围也有所区别。

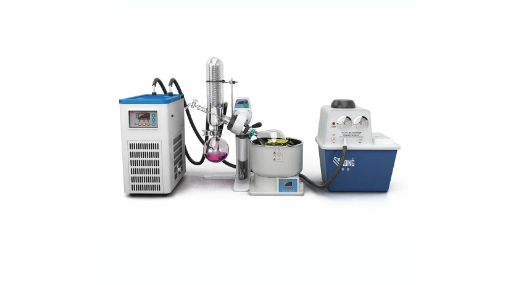

一、循环水式真空泵的作业原理：

循环水式真空泵的作业介质为水，它归于离心式机械泵。其作业原理是用循环水作为作业流体,运用射流发生负压。圆筒形泵壳内偏疼设备着叶轮转子，其叶片为前弯式，当叶轮旋转时，作业水在离心力作用下形成沿泵壳旋流的水环。因为叶轮偏疼位置，水环相对叶片作相对工作，使相邻两叶片之间的空间容积呈周期性变化，有如液体“活塞”叶栅中作径向往复工作。跟着叶轮安稳转动．每个容积轮反复变化．使吸、排气进程继续下去。

循环水式真空泵的作业水与被紧缩气体是一同排出的．因而水环需用新的冷水接连补充，以坚持安稳的水环厚度和温度。水环除起“液体活塞”作用，还有散热(对缩压进程)，密封(叶轮与配气板之间)冷却(轴封件)等作用。因而泵的作业转速(对应一定的水环厚度)实际作业水温和配气孔安置是几个首要影响要素．对抽气量、作业效率和紧缩比(包括可达真空度)起决定性作用。

循环水式真空泵分两端、四头、五头等。一台仪器可以同时满意多项抽真空操作，大大节省了空间，时刻。

二、隔阂真空泵的作业原理：

隔阂真空泵是一种干式工作、真空度相对不高的真空泵。其作业原理是经过往复拉伸- 紧缩隔阂，造成隔阂室容积发生变化，再结合单向阀切换气路，完成抽取真空的功能。因为橡胶隔阂本身弹性大，对气体并不能完成完全压出，故隔阂真空泵的真空度一般不高于200 Pa。并且，橡胶隔阂是隔阂真空泵的要害部件，长时刻、高真空的运用要求对隔阂的材料和其相关部件的设计提出了更高的要求，也影响隔阂真空泵的运用作用及寿数。可是其具有体积小，分量轻，运用方便等长处。

三、旋片式真空泵的作业原理：

旋片式真空泵也便是俗称的油泵，是一种油封式机械真空泵。其作业压强范围为101325~1.33×10-2（Pa），归于低真空泵。旋片式真空泵首要由泵体、转子、旋片、端盖、绷簧等组成。在旋片泵的腔内偏疼地装置一个转子，转子外圆与泵腔内表面相切（二者有很小的空隙），转子槽内装有带绷簧的二个旋片。旋转时，靠离心力和绷簧的张力使旋片顶端与泵腔的内壁坚持触摸，转子旋转带动旋片沿泵腔内壁滑动。由泵的接连工作，到达接连抽气的目的。旋片式真空泵需求增加真空泵油，分量较重，可是它有比较大抽气速率的长处。

了解二手仪器、实验室仪器租赁请登录仪器无忧网或下载“司马缸APP”

{来源|仪器无忧网，根据专业书籍以及网络资料编辑创作、转载需联系我们授权}
